1 概述
ZX-300D便携式无人机察打一体设备（升级版）是一款高度集成化的先进反制无人机设备，融合了侦测、打击、以及联网等多种功能于一身。在现代复杂的低空空域环境下，发挥自身功能保障低空安全。
便携式无人机察打一体设备（升级版）能够通过高精度的无源探测快速识别无人机的信号，并*定位从而实现有效追踪。这种高精度的定位能力为后续的追踪行动提供了坚实的基础，使得设备可以在复杂的空域环境中紧紧锁定目标无人机。当识别到黑飞无人机后，设备会迅速启动反制措施。通过电磁压制的技术手段切断目标无人机的图传链路和导航信号，以此来干扰无人机的正常飞行。在这种干扰下，目标无人机将被迫执行返航程序或者直接迫降。这种反制方式既有效避免了无人机可能造成的安全威胁，又*地减少了对周边环境和设备的影响，有力地保障了空域安全。
1.1应用场合
便携式无人机察打一体设备（升级版）在多个领域具有广泛的应用场景，它可以通过电磁压制的技术手段切断目标无人机的图传链路和导航信号，以此来干扰无人机的正常飞行。在企业安保方面无人机可能被用于窥探、拍摄和监视企业的重要机房、设备、工艺流程等，对企业安全构成威胁。通过使用便携式手持反无人机设备，企业可以有效地阻止无人机进入其区域，保护商业机密和资产安全。
便携式无人机察打一体设备（升级版）可用于部队野外作战使用，解放双手，可以让背负人员操作其他设备。城市公安人员使用于外出办案技侦等用途，干扰不法分子无人机提前侦测。在公安部队方面，设备重量轻便，可以减轻部队人员外出执行任务时的负担，在保障任务成功执行的同时，守护区域的低空安全；在城市治安方向，便携式无人机察打一体设备（升级版）可以侦测到非法分子放飞的无人机并采取措施，保障人们日常生活不受到干扰。在政府机关和公共设施管理方面，为了保证城市安全、秩序政府、机关和公共设施管理部可以使用便携式无人机察打一体设备（升级版）来防范未经授权的无人机进入管制区域，如机场、地铁、公共场所等。可以确保这些关键设施的安全运行，防止潜在的安全隐患。在大型活动安保方面，如政府会议、音乐节、体育赛事等，人员密集且安全要求高。便携式无人机察打一体设备（升级版）能够迅速发现并应对潜在的无人机威胁，确保活动的顺利进行和人员的安全。在监狱管理方面，监狱管理部门可以使用便携式无人机察打一体设备（升级版）来防范外界无人机向囚犯提供违禁物品或偷拍监狱内部情况，从而维护监狱的安全和秩序。
2 设备组成
①航空运输箱 ②设备本体 ③电源适配器 ④快拆背带（选配）
⑥影像记录（选配） ⑦望远镜（选配）
3 设备功能
3.1 主要功能
便携式无人机察打一体设备（升级版）集侦测、反制于一体。当无人机距离我们200m以外或是遇到能见度低的天气情况，通过肉眼很难发现无人机，就可能对保护区域产生威胁，这时我们可以开启侦测功能检测到附近3公里以内的无人机，提前开始防御状态，规避掉风险。如果发现无人机对保护区域的人们生活造成干扰和威胁，我们可以开启打击功能，使得无人机返航或者迫降持续保障低空安全。

侦测告警功能：全向天线实时接收无人机遥控信号或图传信号，通过无线电频谱特征识别侦测非法入侵的无人机，可提供无人机型号、频点、带宽等信息，声、光告警；
测向侦测功能：全向侦测告警后，可手持装备慢速选装，利用定向天线接收无人机遥控信号或图传信号，根据接收无线电信号强度的大小判断无人机的方位，可提供无人机型号、频点、方位等信息；
定位侦测功能：采用协议解析技术，可对大疆等品牌的部分无人机实现*识别和定位，采用ID识别技术，可对无人机广播信息进行识别，两种技术均可提供无人机型号、SN码、无人机经度、纬度、高度、返航点信息以及“飞手”的位置信息等；利用协议解析定位技术，实现无人机及飞手的定位，提供无人机型号、经度、纬度、高度以及飞手位置等信息；
ID识别功能：能够接收无人机广播信号，并识别出无人机型号、频点、位置以及飞手位置等信息；
FPV图像解析：侦测识别FPV穿越机；
*打击功能：通过发射八频段干扰信号，阻断无人机与遥控器之间的遥控信号、图传信号或卫星导航信号，迫使无人机返航或降落；
屏幕显示功能：3.5防眩光触摸大屏，，实时显示设备位置信息、状态信息、侦测结果信息以及反制信息等；
多型融合组网功能：装备支持4G通信和网络接口，支持集中管控。
便携及续航功能：体积小、重量轻，携带方便，内置大容量电池，充电方便，待机时间12h以上。
3.2超轻便携使用
便携式无人机察打一体设备（升级版）重量轻便在5kg以下，使用人员可以轻松手持使用，极大的降低了地面人员的出勤成本，即便是工作人员长时间手持使用，也不会给工作人员带来额外的负担。使得无论是日常使用、还是紧急任务执行，都能轻松手持开机，随时随地准备应对各种情况，设备握把上设计了防滑纹路，在手持使用时更加稳固，方便使用人员执行任务。如图3.2所示：
3.3实时侦测预警
便携式无人机察打一体设备（升级版）凭借强大的无线电频率扫描与特征识别技术，可以高效侦测非法入侵*捕捉并解码无人机与遥控器间的控制信号及图像传输信号的无人机并实时显示探测到的无人机架次、品牌、型号和工作频率；其侦测能力能够覆盖2公里范围（城市环境中），确保无一遗漏。当设备发现黑飞无人机时立即发出滴滴的声音进行预警，提示工作人员做出保护措施，且系统支持7×24小时不间断监控与记录，构建出一个全天候、无死角的无人机禁飞区域，形成一道坚实而有效的防御屏障，为安全防护提供针对性解决方案。

3.4远距离打击
通过电磁压制技术，便携式无人机察打一体设备（升级版）能够实现对无人机遥控链路、图像传输链路以及导航信号的全方位、高效能干扰与阻断。这一技术利用可以*定位并干扰无人机的通信频段，从而有效切断其与地面控制站之间的关键信息交互，迫使无人机返航或迫降。电磁压制技术凭借强大的干扰能力和高度的灵活性，成为了现代低空防御和反无人机作战体系中不可或缺的一环，为保卫关键设施、敏感区域以及*空域安全提供了坚实的技术支撑。

3.2.3.反制拦截

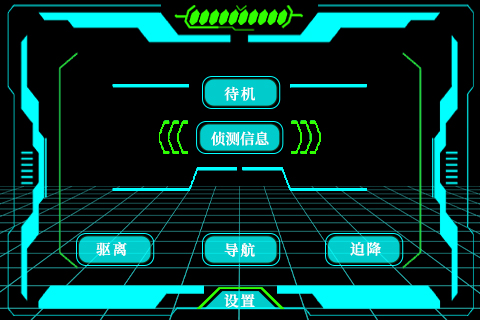

便携式无人机察打一体拦截设备内置GPS、北斗、800M、900M、1.4G、2.4G、5.8G频段拦截模块，可覆盖市场主流消费级无人机（大疆全系、道通智能、大华、海康、科比特）等。系统采用多种拦截模式，可对无人机进行驱离，迫降等管控拦截措施。

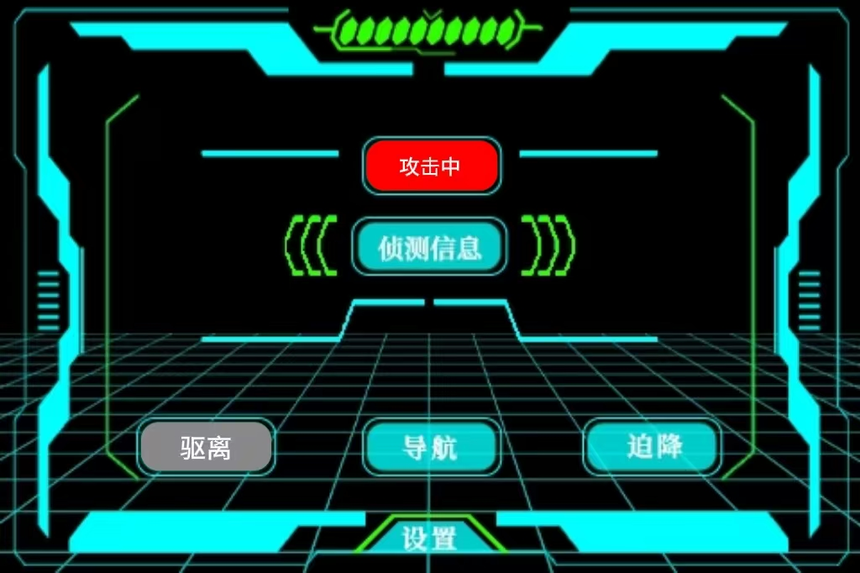

驱离：点击驱离按键，页面置灰，扣动扳机，听到嘀嘀嘀的声音，反制设备即正常工作，对无人机进行驱离管控措施，无人机即飞回当前起飞位置。
迫降：点击迫降按键，页面置灰，扣动扳机，听到嘀嘀嘀的声音，反制设备即正常工作，对无人机进行迫降管控措施，无人机即从当前飞行位置缓慢下降，水平方向不受控制。
导航：点击导航按键，页面置灰，扣动扳机，听到嘀嘀嘀的声音，反制设备即正常工作，对无人机进行GPS信号干扰措施，无人机即失去GPS导航链接信息。

3.2.4设置

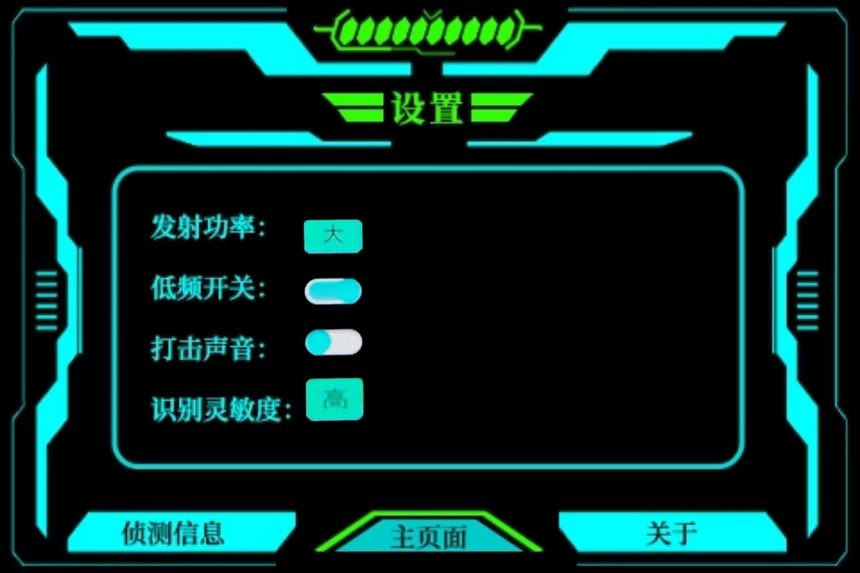

设备可支持对发射功率大小、低频探测开关、打击声音、识别灵敏度进行控制，具体如下图：
发射功率可调整大、小模式；（调整至大模式，无人机干扰距离按标准测试方法可达1500m，调整至小模式，无人机干扰距离按标准测试方法可达1000m）
低频探测开关，设备支持对低频进行探测，默认打开，对常见低频无人机进行探测，具体支持频点约为（800MHz、900MHz、1.4Ghz、2.4GHz、5.8GHz）
设备可调整打击声音模式，干扰时可对无人机进行打击声音提示，关闭打击时扣动声音时即静默。
设备可调整探测灵敏度，具备“微”“低”“中”“高”四种探测灵敏度模式，探测模式调至“高”时，可对无人机进行远距离探测，探测半径距离*远可达到3km，探测模式调至“中”时，可对无人机进行中距离探测，探测半径距离*远可达到2.5km，探测模式调至“低”时，可对无人机进行远距离探测，探测半径距离*远可达到1.5km，探测模式调至“微”时，可对无人机进行远距离探测，探测半径距离*远可达到1km。

3.2.5 测向

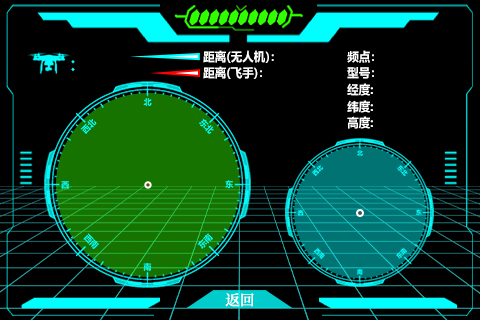

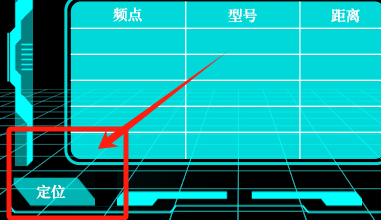

点击“侦测信息”界面，然后左下角“定位”按钮，即可进入测向页面。

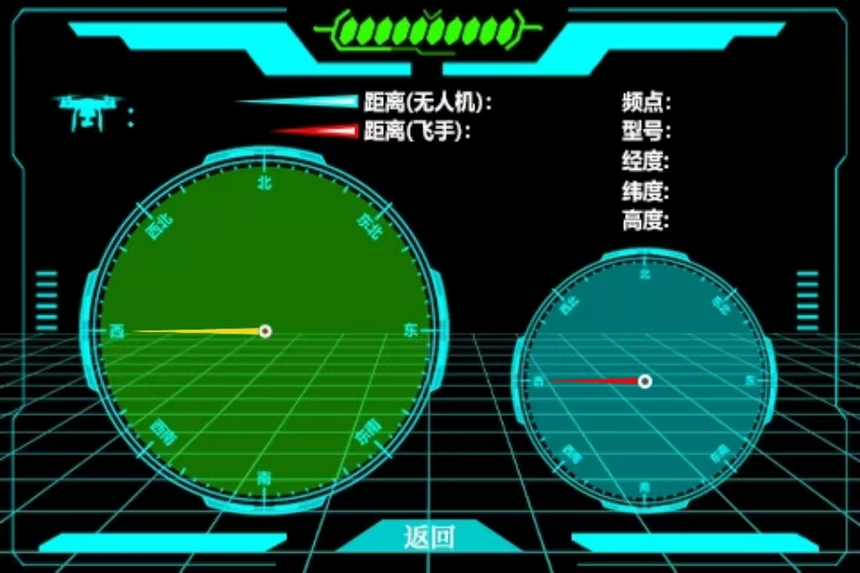

此页面寻找无人机的*信号强度，显示处无人机以及飞手位置方向，并显示无人机的具体信息：频点，型号，经纬度，高度。大方向盘中黄色箭头所指为无人机位置，小方向盘中红色箭头表示目前设备前方所指方向，当两个箭头所指相同，即为设备对准无人机方向。点击返回按键即可返回之前的页面。

注意事项：
装备对无人机的测向角度受无人机相对于装备的相对距离的影响，当无人机距离设备过近（≤200m）时，无法对无人机进行测向

3.5可操作性
便携式无人机察打一体设备（升级版）的操作方法非常简单。首先保证设备的电量充足，即可一键开关机，当开启侦测功能以后可以发现黑飞无人机，可以预警提示工作人员有黑飞无人机进入，提醒工作人员注意防控同时可以一键开启驱离或者迫降，使得无人机无法靠近保护区域。

6外接管控平台 (可选)

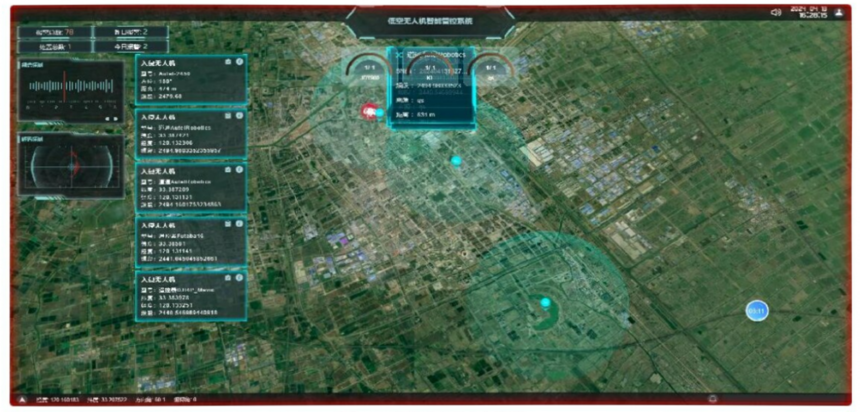

管控平台是一个是多传感器信息、多网络节点共享交换的中心枢纽，通过分布式、多中心的资源共享服务，实现多中心数据资源、多节点的互连互通和数据共享，可对区域内多节点的多种传感数据进行存储、管理和分析，是系统的核心。与人员监控有效互补形成人机和人技共防。系统可通过4G传输专用工作站进行前端数据处理及数据上传，上传至云平台后可在移动端进行管控。方便条件下工作及外场使用。管控平台如下图5.1所示：

图5.1

管控平台参数性能如下：
a.黑白名单功能：具备；
b.报警功能：具有语音报警和灯光报警；
c.高清GIS 系统功能：呈现周围环境，设备布设点等信息；
e.*身份码识别：可识别无人机*系列号，确认无人机*身份信息；
f.无人机定位：可定位O2协议、O3 协议无人机位置信息，实时显示无人机位置(经纬度)、方位信息、距离信息(无人机相对设备所在位置的距离) ；
g.飞手定位：可定位飞手位置信息，实时显示飞手(遥控器) 位置(经纬度) 、方位信息、距离信息(飞手相对设备所在位置的距离) ；
h.统计报表功能：能提供无人机的入侵时间、报警时间、无人机遥控频率和干扰开关的统计，形成日志记录和统计报表； 对统计结果形成多种图表；
i.主机参数可调节：能对干扰持续时间和干扰计划进行自定义设置； 能远程升级固件；对侦测灵敏度可调为微、低、较高、高4个级别；
j.瀑布图功能检查：具备；
k.设备自查状态显示功能：可显示主机设备离线、待机、掉电、异常状态；
1.扫描时间: 120M 带宽扫描时间应≤0.25s
测向机型列表 :
机型
大疆 DJi Mavic 3  Dji Air2s  Dji Air2  Dji mini2  Dji FPV（穿越机）
Phantom 4 Pro V2.0  Phantom 4 Pro
道通 EVO Ⅱ  EVO Ⅱ pro 数
技术参数
识别时间 ≤ 2s
虚警率 ≤ 1 次/天 识别能力 可同时探测识别的无人机数量≥10 架（5 个制造商)
四、设备交付

交付周期：平台采购后，交付周期为十五个工作日（周末与假期除外）。
交付流程：厂家生产出设备后，并对出产的设备进行测试。测试结果合格后，方可交付。
交付方式：采用邮寄方式或线下当面交付。
